Термообработка
|
|
| matveevich | Воскресенье, 29-Дек-2013, 22:23 Сообщение № 226 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline
| Необходимо в первую очередь обратить внимание на тщательность регулировки положения вставки в устройстве для соединения тепловентилятора с тепловоздухопроводом. Во первых надо предварительно установить её узкую часть поточнее относительно центра тепловентилятора, и постараться развести её концы на одинаковое расстояние от стенок (примерно 50 мм) устройства, далее обязательно отметить положение вставки по периметру, скажем карандашом, затем накрыть устройство крышкой (не надо сажать на шурупы, пока не проведёте полностью всю регулировку), установить на место ложный пол, вставить поддон (при первоначальной установке поддона необходимо обратить внимание на то, чтобы торцы его надёжно фиксировались от смещения и чтобы после его задвигания оставалась равномерная щель высотой 10 мм по всей длине), вставить кассету, закрепить термометры как показано на фото выше, включить термокамеру, установить на задатчике температуру 40,5 градуса, закрыть термокамеру, дать ей прогреться и дождаться, чтобы она отключилась и включилась пару раз. После этого снять показания термометров и проанализировать их, не забывая о том, что тепловентилятор выдаёт по краям температуру значительно меньшую, чем посредине. Кроме того может быть, что температура сместится в одну сторону на несколько градусов. Для исправления недостатка необходимо сместить угол пластины относительно центра тепловентилятора влево, если температура там больше или вправо, если она больше там. Обязательное условие:
НЕ ЗАБУДЬТЕ ВКЛЮЧИТЬ ВЕНТИЛЯТОРЫ В ВЕРХНЕЙ ЧАСТИ ТЕРМОКАМЕРЫ!
В данном случае важно добиться как можно более точного распределения температуры по длине термокамеры. А точнее, постараться чтобы показания крайних термометров были одинаковыми, это идеальный случай. Замеры лучше делать в верхнем положении шпильки, то есть термометры находятся в самой высокой точке кассеты. Все изменения положения вставки необходимо отмечать, желательно разными цветами, чтобы не запутаться. Когда регулировка будет завершена, вставку необходимо закрепить шурупами, сторого соблюдая отмеченное последнее её положение. После этого устройство для соединения тепловентилятора с тепловоздухопроводом необходимо закрыть крышкой и закрепить её винтами. ВСЁ! ВНИЗУ ДЕЛАТЬ БОЛЬШЕ НИЧЕГО НЕ НАДО!
Теперь необходимо отрегулировать температуру на равномерность впереди и сзади кассеты. Это выполнятся с помощью передвижения потолка пирамидки, на которой установлены вентиляторы. Главный вентилятор устанавливается по центру пирамидки, вспомогательные на одной оси с ним и на расстоянии 160 мм от боковых стенок. Передвижением потолка к оператору и от него регулируется эта температура. У меня получилось так, что продольная ось установки вентиляторов сместилась на 20 мм в сторону оператора. Для предварительной регулировки лучше использовать временный потолок, или просто потолок заблаговременно большей ширины, установить на нём вентиляторы, всё отрегулировать, отметить местопололжение, закрепить потолок, отметить, что необходимо отрезать и закончить таким образом работу с потолком. И наконец остаётся выровнять температуру в центре и по краям, то есть, чтобы все термометры показывали одинаковую температуру. Это достигается с помощью регулировочной пластины на выходе из тепловоздухопровода. У меня получилось так: пластина длиной 340 мм., смещена на расстояние 197 мм от левой стенки и расстояние от этой пластины до правой стенки 185 мм. У Вас возможно будут несколько другие размеры. Главное помнить, что в центре температура выше, и её необходимо распределить так, чтобы она была как можно более одинаковой. Не исключено то, что длина этой пластины может быть немного другой. Всё это конечно справедливо при включенных электролампах, так как они тоже корректируют температуру. Разумеется они должны быть той мощности, которую я указал. После того как Вы проверите все режимы, регулировочную пластину необходимо закрепить. Не забудьте предварительно отметить её положение, чтобы вдруг не сместить её. При тщательной настройке разница в температуре по всем 24 точкам составляет несколько десятых градуса. Несколько выше температуру зафиксируют термометры, которые будут находиться вблизи эл. лампочек 40 Ватт. Это не страшно, так как при температуре в 48 градусов, эта разница станет значительно меньше. Кроме того, пчёлы сами по себе передвигаются, и оператор также почти постоянно вращает кассету.

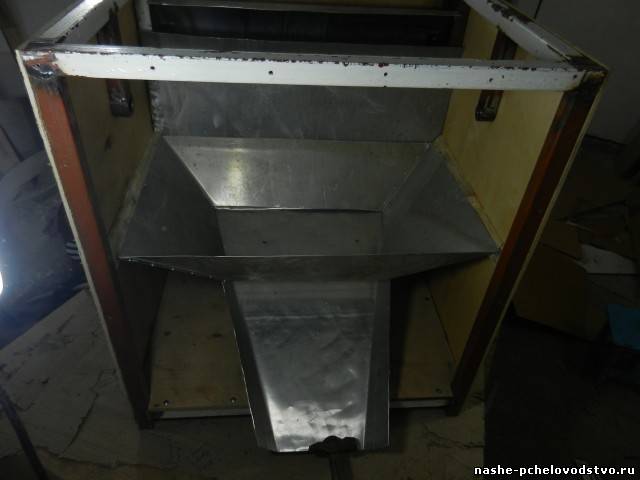

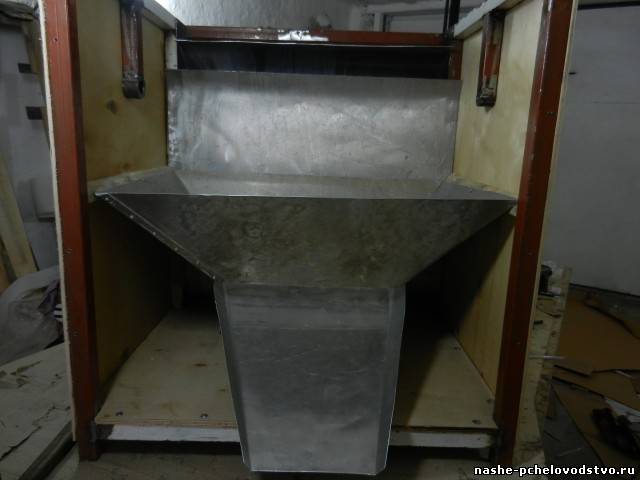

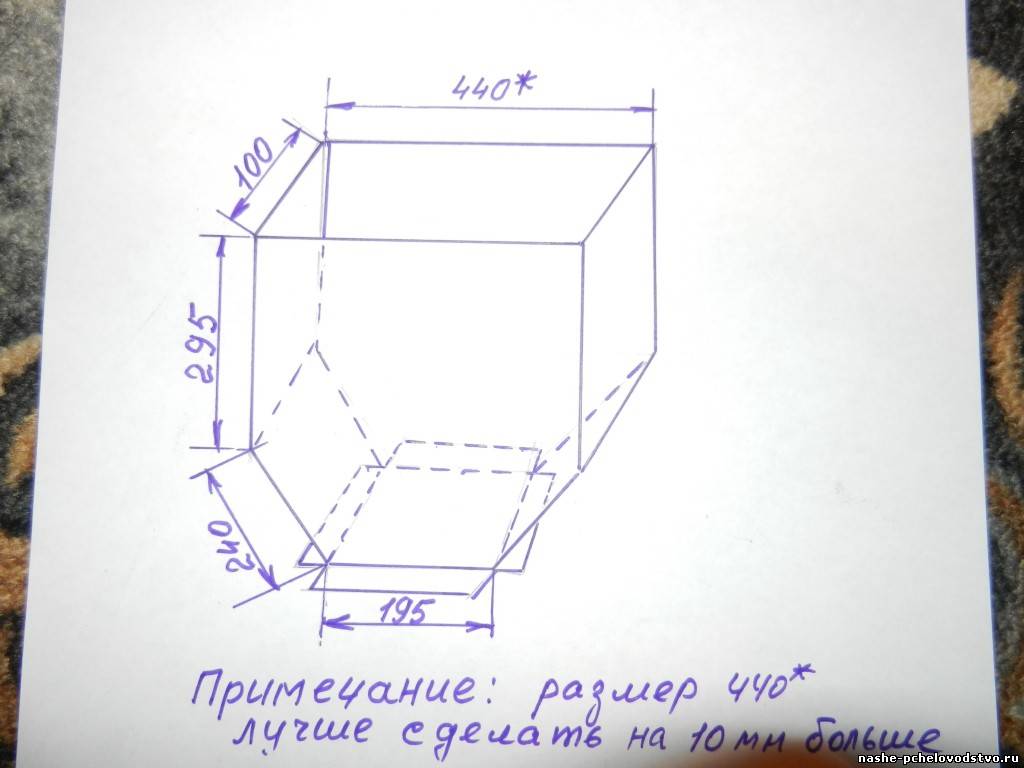

Дам ещё размеры воронки, которая приведена на фото с крышкой, так как моя воронка, значительно хуже. Из опыта работы с воронкой эскиз которой приведу Вам сейчас, я бы всё таки увеличил её длину. В дальнейшем быстрее всего и эта воронка будет с другими размерами. Есть желание уменьшить время отбора пчёл в кассету. За основу быстрее всего будут приняты рекомендации Владимира Васильевича Хомич, с некоторыми изменениями. Но это уже на тот год.
matveevich
|
|
| |
| matveevich | Воскресенье, 29-Дек-2013, 22:58 Сообщение № 227 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline
| В заключение хочу сказать, что термокамера на мой взгляд получилась удачной, удобной, неприхотливой в работе и обслуживании, надеюсь надёжной. В помещении гаража где она проходила испытания при температуре 8 градусов, в режиме разогрева температура 48 градусов набралась за 22 минуты, ещё через 8 минут температура была 52 градуса. Не надо только забывать, что датчик температуры очень чувствителен и "схватывает" температуру значительно раньше ртутных термометров. Я в частности пользовался показаниями табло терморегулятора.
Кроме того хочу добавить, что пока термокамера пришла к данному виду и состоянию, она проверялась в работе, все замеченные недостатки устранялись, далее опять проверка в работе и так несколько раз.
Покажу несколько снимков, и немного прокомментирую их, может быть они кого остановят от ошибок.

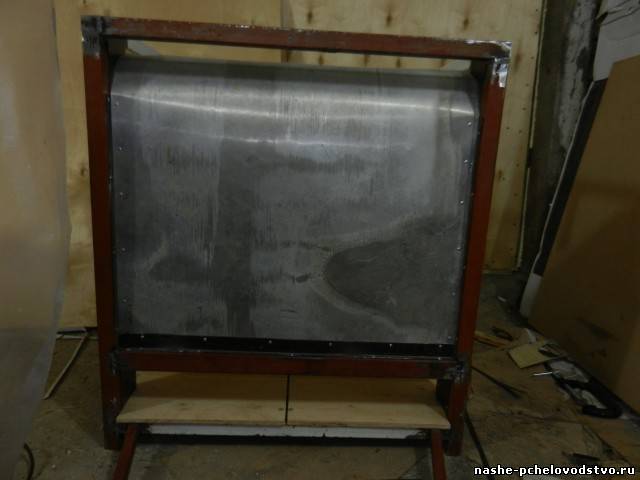

Вот снимок, на котором видна задняя стенка тепловоздухопровода, выполненная из алюминиевого листа, это было для меня привлекательно. Но, как выяснилось, тепловоздухопровод выполненный из металла нагревался, и после отключения нагревателей за счет инерционности отдачи тепла продолжал значительно поднимать температуру.
matveevich
|
|
| |
| matveevich | Воскресенье, 29-Дек-2013, 23:00 Сообщение № 228 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

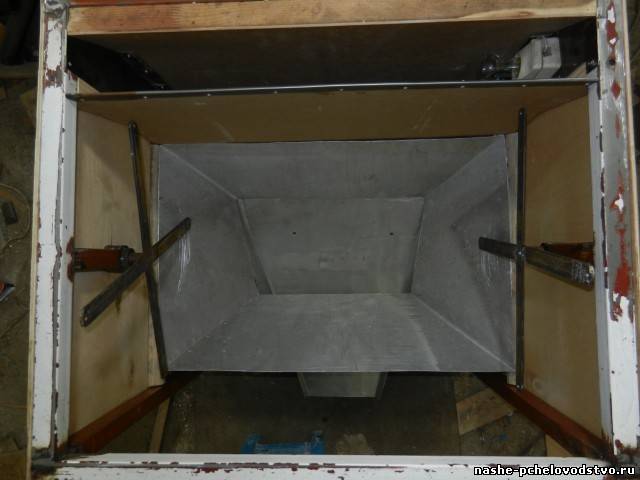

| А на этом снимке видно, что и внутренняя стенка тепловоздухопровода выполнена из алюминиевого листа.
matveevich
|
|
| |
| matveevich | Воскресенье, 29-Дек-2013, 23:02 Сообщение № 229 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline
| Вот ещё
matveevich
|
|
| |
| matveevich | Воскресенье, 29-Дек-2013, 23:05 Сообщение № 230 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

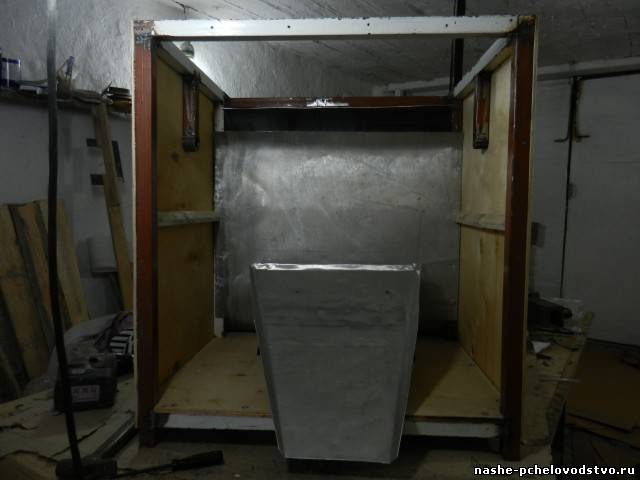

| Этот снимок тоже подтверждает большую инерционность термокамеры на тот момент
matveevich
|
|
| |
| matveevich | Воскресенье, 29-Дек-2013, 23:11 Сообщение № 231 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

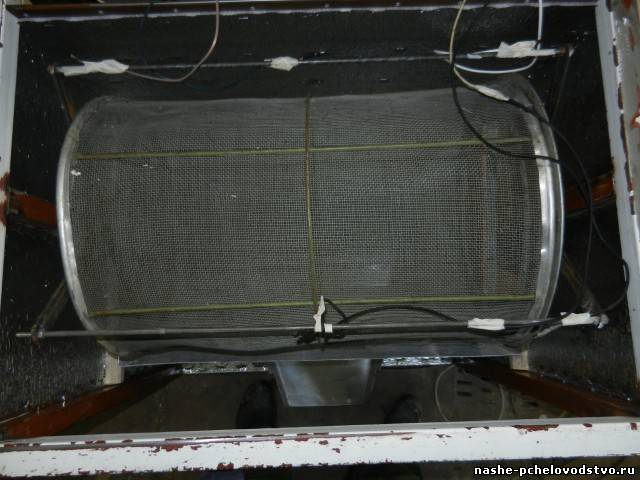

| Вот другой снимок, здесь уже от алюминия в тепловоздухопроводе я отказался, но видна эл. лампа в самом тепловоздухопроводе. От её использования тоже отказался, был найден другой способ смещения температуры.
matveevich
|
|
| |
| matveevich | Воскресенье, 29-Дек-2013, 23:23 Сообщение № 232 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

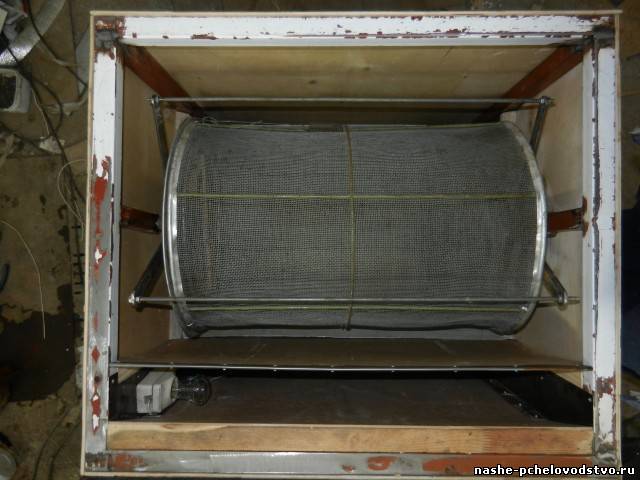

| Сейчас покажу фото, где хорошо видны зазоры в корзине для кассеты, используемые для её встряски. Позже зазоры были уменьшены в половину, а потом оставлены только в одном месте, да и то, не более 12-15 мм. Возможно откажусь и от этого, так как в своей первой термокамере у меня не было встряхивания кассеты, и если необходимо было встряхнуть, то достаточно резко остановить кассету и тут же крутнуть в обратную сторону. Зато без автоматически заданного встряхивания кассеты, практически исключались скатывания пчёл в виде валика, что, конечно же, ухудшает освобождение от клеща, и дополнительно калашматит их, я думаю, что они не в восторге от ненужного дополнительного дискомфорта.
matveevich
|
|
| |
| matveevich | Воскресенье, 29-Дек-2013, 23:29 Сообщение № 233 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline
|
matveevich
|
|
| |
| matveevich | Воскресенье, 29-Дек-2013, 23:33 Сообщение № 234 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

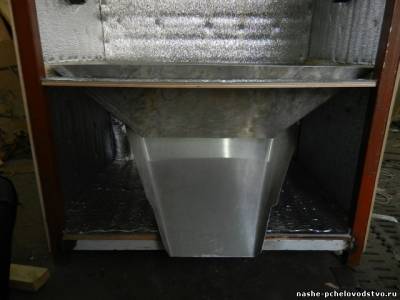

| На этом снимке видно, что лоток для сбора клеща уже имеет другие размеры, да и направляющая для его скатывания тоже.
matveevich
|
|
| |
| matveevich | Воскресенье, 29-Дек-2013, 23:39 Сообщение № 235 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

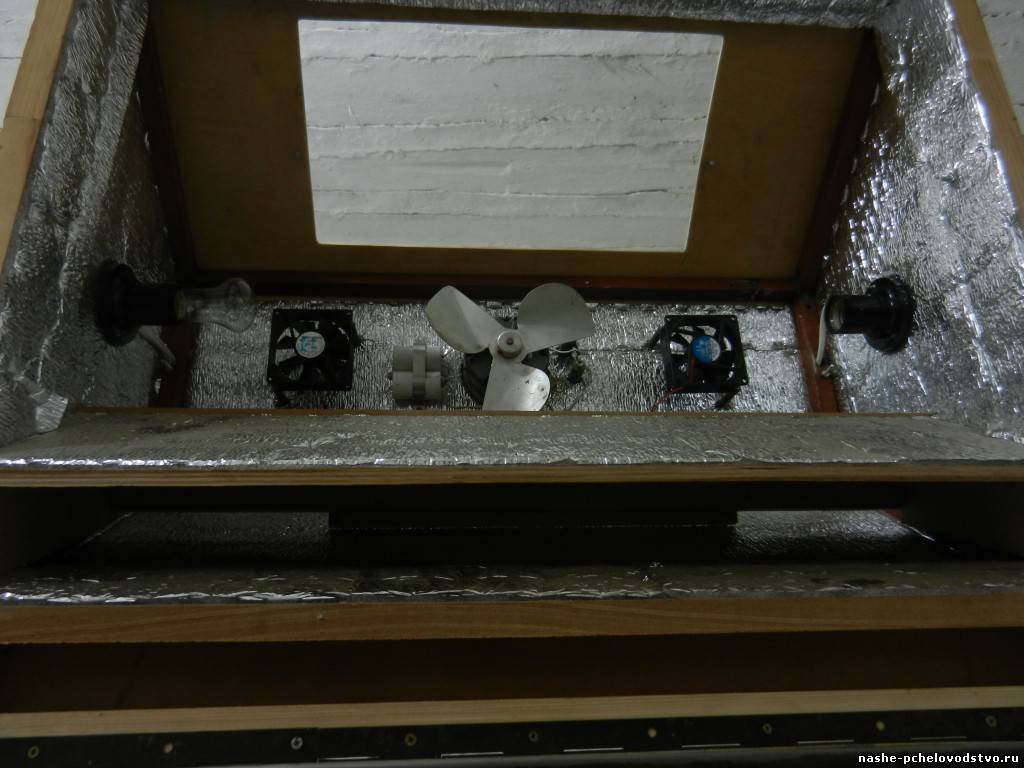

| И наконец на этом снимке видно, что в верхней части термокамеры установлены два эл. патрона. В результате остался только тот, слева. Добавлено (29-Дек-2013, 23:39)
---------------------------------------------
Ну вот и всё, что я Вам хотел сказать и показать. Теперь, если у кого то есть вопросы, я постараюсь на них ответить. С уважением ко Всем.
matveevich
|
|
| |
| Крымчак | Четверг, 02-Янв-2014, 02:18 Сообщение № 236 |
Глухов Виктор
Область: Крым
Район:
Красногвардейский
Сообщений: 20
Offline
| Цитата matveevich (  ) Ну вот и всё, что я Вам хотел сказать и показать. Теперь, если у кого то есть вопросы, я постараюсь на них ответить. С уважением ко Всем.
От себя скажу, что хочу делать себе термокамеру используя готовый корпус инкубатора более чем в два раза большего объема твоей термокамеры. Твои пояснения и увиденное с мастеркласса своими глазами очень пригодятся. Все тонкости конструирования тобою подробно описаны, теперь буду ваять из подручных материалов с целью экономии...
Как бывший инкубаторщик, тебе , бывшему инкубаторщику хочу дать повод для размышлений. Начну из далека. Термокамера , которую я видел, менее совершенна твоей, но пчёл не запаривает... У неё нет вентиляторов, пасивный воздухообмен с минимальным подососм воздуха с низу и выходом его через маленькие вентиляционные окна в крышке конвективным путём. Та камера обязательно должна быть доработана именно вентиляторами, но она же подсказывает, что в твоей конструкции излишний воздухообмен, а это неэкономное расходование тепла в твоей термокамере. Думаю, если ты сделаешь маленький патрубок из дна в окно засавания воздуха в тепловентилятор, скажем на 50% этого окна, то горячий воздух из теромокамеры будет засасываться и повторно нагреваться уже с меньшими затратами. Быстрее будет происходит форсаж нагрева и т.д. Какое твоё мнение по этому предложению?
Хочу задать вопрос о режиме форсажа нагрева, но нужно рассмотерть твою схему.Добавлено (02-Янв-2014, 02:18)
---------------------------------------------
Продолжу, Матвеевич, ширина выходного окна 10 мм, на всю ширину термокамеры , это по площади окна более 70 квадратных сантиметров. Во время форсированного прогрева это окно закрывается? Как инкубаторщик думаю, что это много. Мы поддерживаем влажность в инкубаторах искуственно увлажняя, а в термокамере уже воздух сухой и нагретый, зачем такое большое окно. У меня на инкубаторах был сбой, и я вынужден был пускать рабочий инкубатор в режим выводного, вывелось одновременно 500 цыплят и 80 гусенят и сидели до полного высыхания в этом инкубаторе, отхода не было, вход воздуха был через два патрубка дюйм с четвертью, а выход через один такой патрубок ( думаю что столько голов молодняка птицы нуждаются в большем количестве кислорода, чем 1,5 - 2 кг пчёл...). Вентилятор внутри инкубатора, большой, но поток воздуха создавал на выходе из патрубка создавал не большой, поток воздуха чувствовался только когда двери открываешь настежь ( режим охлаждения инкубации водоплавающей птицы) . В твоей термокамере с дополнительными вентиляторами должен быть солидный поток воздуха на выходе. Вентиляторы то нужны, но можно попробовать сузить эту щель механическим щитком... Или я не прав? Может быть я не учитываю какие то пчеловодческие тонкости? А вообще какая критическая влажность для запаривания пчёл? Или они запариваются от недостатка кислорода?
Заранее приношу извинения за назойливость, но чувствую, что ты очень опытный человек и наверняка эти вопросы обдумывал или знаешь ответ.
С уважением!
С Новым годом!!!
|
|
| |
| matveevich | Четверг, 02-Янв-2014, 21:53 Сообщение № 237 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline
| Цитата Крымчак ( ) в твоей конструкции излишний воздухообмен, а это неэкономное расходование тепла в твоей термокамере. Думаю, если ты сделаешь маленький патрубок из дна в окно засавания воздуха в тепловентилятор, скажем на 50% этого окна, то горячий воздух из теромокамеры будет засасываться и повторно нагреваться уже с меньшими затратами. Быстрее будет происходит форсаж нагрева и т.д. Какое твоё мнение по этому предложению? Цитата Крымчак ( ) , ширина выходного окна 10 мм, на всю ширину термокамеры , это по площади окна более 70 квадратных сантиметров. Во время форсированного прогрева это окно закрывается? Цитата Крымчак ( ) Мы поддерживаем влажность в инкубаторах искуственно увлажняя, а в термокамере уже воздух сухой и нагретый, зачем такое большое окно. Цитата Крымчак ( ) . В твоей термокамере с дополнительными вентиляторами должен быть солидный поток воздуха на выходе. Цитата Крымчак ( ) какая критическая влажность для запаривания пчёл? Или они запариваются от недостатка кислорода?
Какая критическая влажность при запаривании пчёл я не помню, при загрузке в 2,5 кг в данной термокамере признаков запаривания не наблюдалось. Кислорода им здесь более чем достаточно. Спасибо за вопросы. С Новым Годом всех!
matveevich
|
|
| |
| Крымчак | Пятница, 03-Янв-2014, 00:02 Сообщение № 238 |
Глухов Виктор
Область: Крым
Район:
Красногвардейский
Сообщений: 20
Offline
| Цитата matveevich ( ) . Кроме того, если забирать горячий воздух, то он (горячий воздух) будет дополнительно подогревать штатный терморегулятор тепловентилятора, и будет выключать нагреватели. Прикрыть щель выходящего воздуха для ускорения разогрева термокамеры на 50% конечно же можно, но мне кажется она и так не долго греется.
Цитата matveevich ( ) Какая критическая влажность при запаривании пчёл я не помню, при загрузке в 2,5 кг в данной термокамере признаков запаривания не наблюдалось. Кислорода им здесь более чем достаточно. |
|
| |
| matveevich | Пятница, 03-Янв-2014, 13:07 Сообщение № 239 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline
| Цитата Крымчак ( ) А где можно почитать про критическую влажность, ты в литературе когда либо встречал такие данные , про влажность?
matveevich
|
|
| |
| matveevich | Суббота, 04-Янв-2014, 00:11 Сообщение № 240 |
Виктор Матвеевич Курдыба
Область: Краснодарский край
Район:
ст. Ленинградская, Ленинградский район
Сообщений: 333
Offline

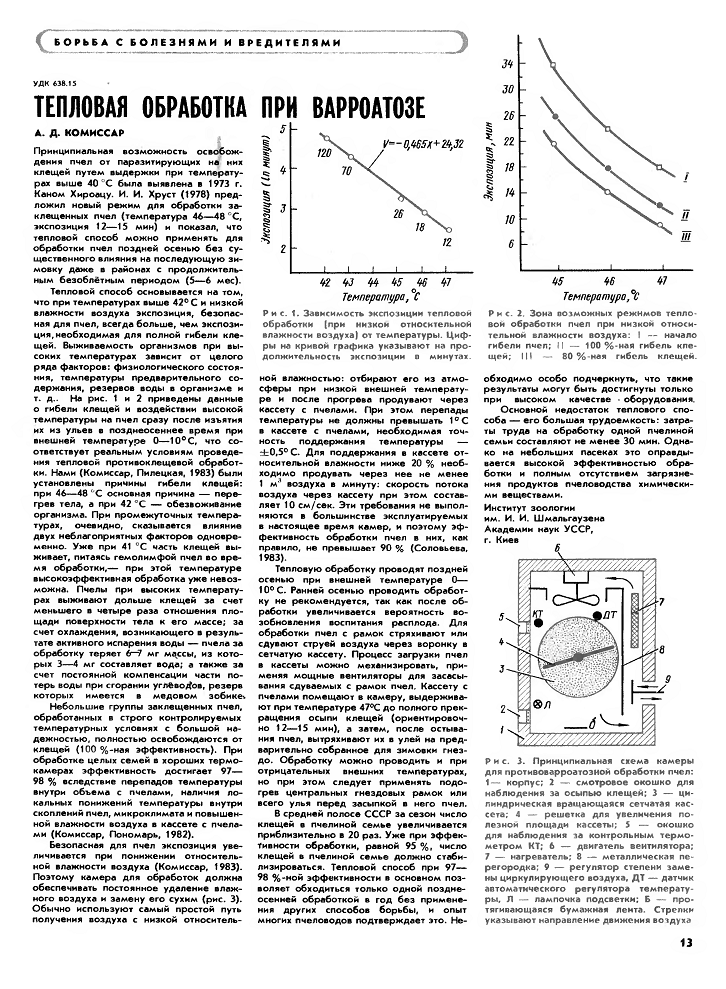

| Цитата matveevich ( ) Помоему, об этом писал А. Д. Комиссар в ж. "Пчеловодство", кажется так, но возможно я ошибаюсь  Добавлено (04-Янв-2014, 00:11)
---------------------------------------------
Вопросов нет. Я так понимаю, это бывает когда всё понятно, когда всё непонятно, и когда всё это никому не нужно. Если первое, то прекрасно, если второе, значит я плохо старался, и третье может быть в двух случаях, или нет веры в то, что это нужно, или считается, очень трудоёмким и, что изготовить термокамеру своими силами тяжело, и невозможно. В таком случае, появляется мысль, ведь здесь собрались старательные и дружные пчеловоды, и некоторые наверное живут не так уж и далеко друг от друга, может быть есть смысл изготовить одну термокамеру на несколько человек. Я её не взвешивал, но вдвоём с внуком легко перенесли её из гаража в старый дом. Так то что, её можно транспортировать в прицепе к легковому автомобилю, перед использованием её на другой пасеке, в санитарных целях можно слегка, обработать кассету газовой горелкой.
matveevich
|
|
| |
|
